Виды двутавровых балок и их отличия: как выбрать подходящий профиль для строительства

Двутавровая балка — один из самых востребованных металлических профилей в строительстве. Её используют там, где нужно получить высокую прочность при относительно небольшом весе конструкции: в перекрытиях, колоннах, промышленных зданиях, мостовых сооружениях и каркасах. Но при выборе часто возникает проблема: внешне разные балки похожи друг на друга, а обозначения вроде «Б», «Ш», «К», «Д» или «М» не всегда понятны человеку без опыта.

Разница между видами двутавровых балок заключается не только в размерах. Отличаются форма полок, толщина металла, область применения, способность выдерживать нагрузки и удобство монтажа. Неправильный выбор может привести к перерасходу металла или, наоборот, к недостаточной прочности конструкции.

Чтобы подобрать подходящий профиль, нужно понимать, какие бывают двутавры и в каких ситуациях каждый из них лучше работает.

Почему двутавр выдерживает большие нагрузки

Особенность двутавровой балки — форма поперечного сечения. Она напоминает букву «Н» или «I»: две горизонтальные полки соединены вертикальной стенкой. Такая конструкция позволяет эффективно распределять нагрузку.

Основная работа происходит следующим образом:

• полки сопротивляются изгибу и воспринимают основные растягивающие и сжимающие усилия;
• стенка удерживает полки вместе и принимает часть поперечной нагрузки;
• форма профиля позволяет получить большую жёсткость без лишнего увеличения массы металла.

Именно поэтому двутавр часто используют вместо обычного стального бруса или толстого листа. При одинаковом расходе металла он способен выдерживать значительно большие нагрузки.

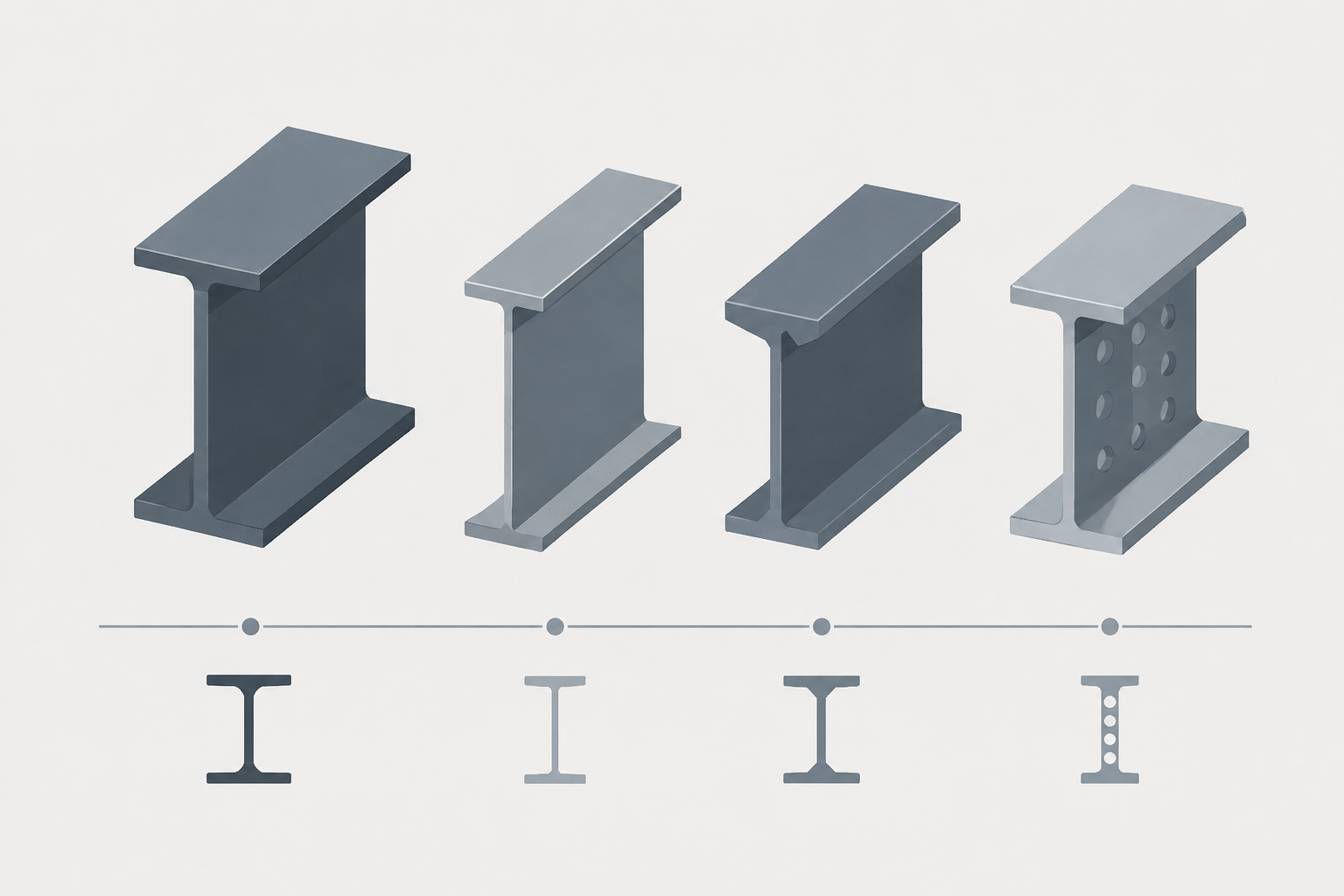

Какие бывают виды двутавровых балок

Классификация двутавров зависит от назначения профиля, формы полок и способа производства. На практике чаще всего встречаются несколько основных групп.

1. Обычные двутавры с уклоном внутренних граней полок

Это классический вариант, который широко применяется в строительстве. У таких балок внутренние поверхности полок имеют небольшой уклон. Они выпускаются по стандартам и используются для большинства типовых задач.

Такие профили подходят для:

• балок перекрытий в зданиях;
• опорных элементов каркасов;
• строительства складов и производственных помещений;
• металлических конструкций общего назначения.

Главное преимущество — универсальность. Если проект не требует специальных характеристик, часто выбирают именно этот вариант.

2. Широкополочные двутавры

Широкополочный двутавр отличается увеличенной шириной полок. Благодаря этому профиль лучше сопротивляется нагрузкам и имеет повышенную устойчивость.

Его применяют там, где обычной балки недостаточно:

• в тяжёлых строительных конструкциях;
• при больших пролётах между опорами;
• в колоннах и стойках каркасов;
• в сооружениях с повышенными требованиями к жёсткости.

Широкие полки также упрощают крепление других элементов. Например, к такой балке удобнее приваривать дополнительные детали или устанавливать соединительные элементы.

3. Колонные двутавры

Колонные двутавры рассчитаны преимущественно на работу под вертикальной нагрузкой. Их конструкция отличается повышенной толщиной элементов и хорошей устойчивостью к потере формы.

Основные области применения:

• стойки металлических каркасов;
• опоры промышленных зданий;
• колонны в торговых и складских сооружениях.

Использовать такой профиль в качестве обычной балки перекрытия часто невыгодно: он прочный, но может оказаться избыточным по массе и стоимости.

4. Двутавры с параллельными гранями полок

В таких профилях внутренние поверхности полок расположены параллельно друг другу. Это облегчает монтаж и соединение конструкций.

Их часто выбирают для:

• металлических каркасов;
• машиностроительных конструкций;
• монтажных систем, где важна точность соединений.

5. Специальные двутавры

Кроме стандартных строительных профилей существуют специальные разновидности. Они предназначены для конкретных условий эксплуатации.

Например:

• крановые балки — рассчитаны на воздействие подвижных нагрузок от мостовых кранов;
• монорельсовые профили — применяются в подвесных транспортных системах;
• облегчённые балки — используются там, где важно снизить вес конструкции.

Выбор такого профиля обычно связан не с желанием «взять прочнее», а с конкретной задачей проекта.

Что означают буквы в маркировке двутавров

Маркировка помогает быстро понять назначение профиля. Обычно после номера двутавра могут указываться буквы, обозначающие тип балки.

Обозначение	Что означает	Где применяется
Б	Нормальная балка	Общие строительные конструкции, перекрытия, рамы
Ш	Широкополочная балка	Нагрузочные конструкции, большие пролёты, каркасы
К	Колонная балка	Стойки и вертикальные опоры
Д	Дополнительная серия с увеличенной высотой полки	Специальные строительные решения
М	Профиль для подвесных путей и монорельсов	Крановые и транспортные системы

Кроме букв важно учитывать номер профиля. Например, двутавры одного типа могут иметь разную высоту, массу и несущую способность.

Чем отличаются основные виды двутавров

Вид балки	Главная особенность	Сильные стороны	Когда выбирать
Обычный двутавр	Универсальная конструкция	Хорошее соотношение цены, веса и прочности	Для большинства стандартных строительных задач
Широкополочный	Широкие полки	Высокая устойчивость и жёсткость	Для больших нагрузок и ответственных конструкций
Колонный	Усиленное сечение	Хорошо работает при вертикальном сжатии	Для стоек и колонн
Специальный	Создан под конкретные условия	Оптимизирован под определённую нагрузку	Для кранов, монорельсов и нестандартных задач

Как выбрать двутавровую балку под конкретную задачу

Выбор начинается не с размера балки, а с понимания условий работы. Одна и та же балка может отлично подходить для одной конструкции и быть совершенно неподходящей для другой.

При подборе учитывают:

• какая нагрузка будет действовать на элемент;
• длину пролёта между опорами;
• условия эксплуатации — улица, помещение, агрессивная среда;
• способ крепления балки;
• требования к весу конструкции.

Практический порядок выбора выглядит так:

1. Определить назначение балки: перекрытие, колонна, опора или специальная конструкция.
2. Рассчитать или уточнить нагрузку, которую должен выдерживать профиль.
3. Подобрать подходящий тип двутавра по назначению.
4. Выбрать размер профиля с запасом по прочности, но без неоправданного увеличения веса.
5. Проверить возможность монтажа и соединения с другими элементами.

Какой двутавр выбрать в разных ситуациях

Если нужна балка для перекрытия частного дома

Чаще всего рассматривают обычные или широкополочные двутавры. Конкретный профиль зависит от пролёта, веса перекрытия и предполагаемой нагрузки. Брать самый большой размер «на всякий случай» не всегда правильно: увеличится стоимость, усложнится монтаж, а реального преимущества может не появиться.

Если строится промышленный каркас

Для колонн чаще подходят колонные двутавры, а для горизонтальных элементов — широкополочные или обычные строительные балки. Здесь важна не только прочность, но и удобство соединения всех частей каркаса.

Если нужно перекрыть большой пролёт

Обычно смотрят в сторону широкополочных профилей. Они лучше работают на изгиб и позволяют получить необходимую жёсткость без чрезмерного увеличения высоты конструкции.

Если балка будет работать с крановой нагрузкой

Обычный строительный двутавр может оказаться неподходящим. Для таких задач применяют специальные крановые и монорельсовые профили, рассчитанные на повторяющиеся динамические нагрузки.

Частые ошибки при выборе двутавровой балки

Главная ошибка — выбирать балку только по внешнему виду или принципу «чем больше, тем лучше». Размер профиля сам по себе не гарантирует правильного решения: важны назначение, нагрузка и условия работы.

• Покупка без расчёта нагрузки. Даже прочная на вид балка может не подойти для конкретного пролёта.
• Замена одного типа профиля другим без проверки. Например, колонная балка не всегда заменяет обычную строительную.
• Игнорирование условий эксплуатации. Для улицы и влажных помещений нужно учитывать защиту металла от коррозии.
• Экономия на качестве металла. Слишком дешёвый материал неизвестного происхождения может иметь отклонения по размерам и характеристикам.
• Отсутствие запаса прочности. Конструкция должна учитывать не только текущую нагрузку, но и возможные изменения.

Практические рекомендации перед покупкой

Перед заказом двутавровой балки полезно проверить несколько моментов:

• соответствует ли профиль проектной документации или расчёту;
• есть ли у поставщика документы на металл;
• совпадают ли фактические размеры с заявленными;
• подходит ли длина балки для перевозки и монтажа;
• нужна ли дополнительная обработка поверхности.

Если конструкция ответственная — например, перекрытие большого пролёта, промышленный каркас или опора под оборудование — лучше доверить подбор специалисту по расчёту металлических конструкций. Ошибка на этапе выбора может обойтись значительно дороже, чем сама разница в стоимости профилей.

Главное при выборе двутавровой балки

Виды двутавровых балок отличаются не только формой, но и назначением. Обычные профили подходят для большинства стандартных задач, широкополочные выбирают для повышенных нагрузок, колонные — для вертикальных опор, а специальные — для конкретных условий работы.

Правильный выбор начинается с вопроса не «какая балка самая мощная», а «какая балка рассчитана на мою задачу». Если определить нагрузку, условия эксплуатации и способ работы конструкции, подобрать подходящий двутавр становится значительно проще.
