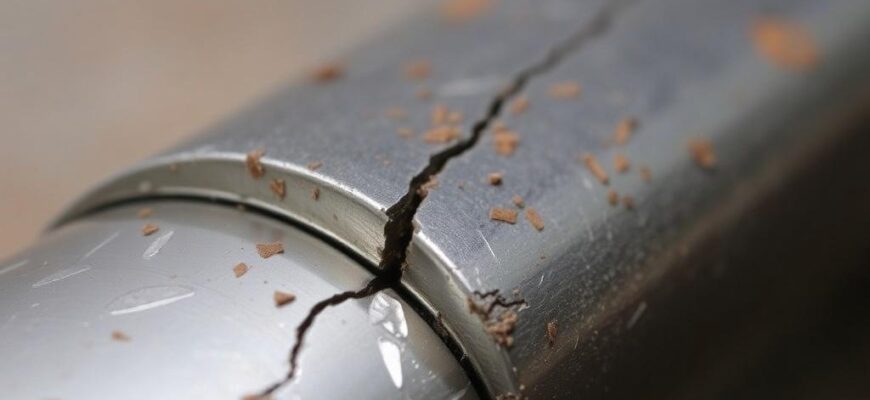

Почему после гибки возникают трещины и что с этим делать — практичное руководство

Если вы работаете с металлом, трубами или пластиковыми заготовками и заметили трещины после операции гибки, проблема кажется загадочной и раздражающей. В такой ситуации важно понять не «что не так в этом конкретном заготовке», а как работают материалы в процессе гибки и какие правила помогают избежать повторной поломки. Ниже — понятный разбор по шагам: от того, что происходит на уровне материала, до конкретных действий, которые можно применить на своей мастерской или цехе.

1. Что происходит в металле во время гибки: простыми словами

Когда мы гнем заготовку, внутренняя часть изгиба подвергается сжатию, наружная — растяжению. Это не просто «слоем за слоем» — это реальная переработка кристаллической решетки: атомы смещаются, образуется новая работающая структура, и в этом процессе материал становится временно твердей (рабочее старение) и более хрупким на изгиб. У некоторых металлов и сплавов этот эффект выражен сильнее, у других — слабее, но в любом случае гибка — это работа с напряжениями, которые могут треснуть заготовку, если условия нарушены.

Ключевая мысль: гибка — это не только дуга, это перераспределение напряжения внутри материала. Если он не готов к такому напряжению или условие гибки выбрано неправильно, на внутреннем радиусе возникают микротрещины, которые со временем превращаются в заметные дефекты или ломают деталь под нагрузкой.

2. Основные причины появления трещин после гибки

• <strongСлишком маленький радиус гибки. Внутренний радиус изгиба давит материал на крайнюю прочность и вызывает концентраторы напряжения. Это особенно заметно на тонких и хрупких металлах, а также на пластиках. Решение — увеличить радиус или изменить конструкцию
• <strongНеподходящий материал или дефект заготовки. Включения, сварные швы, кристаллические дефекты, дефекты поверхности или коррозия снижают пластичность и способность выдержать изгиб. Замена материала или предварительная термическая обработка часто помогает.
• <strongХолодная деформация и переохлаждение. При холодной гибке металл упрочняется (work hardening), что делает его менее эластичным и более склонным к трещинам при дальнейшей деформации. Это особенно заметно на стали и алюминии после длинной гибки без нагрева.
• <strongНедостаточная смазка или несоответствие смазки. Трение без смазки резко возрастает давление на внутреннем радиусе, что ускоряет образование микроразрывов.
• <strongИзнос инструмента и неправильная геометрия гибочного узла. Износ оправок, роликов, неподходящая форма матрицы — всё это приводит к локальным перегибам и дополнительным трещинам.
• <strongНеоднородная толщина заготовки и дефекты поверхности. Разные участки заготовки тянут на разной прочности — это создаёт дополнительные концентрации напряжения в зоне изгиба.
• <strongНеподходящие режимы гибки. Скорость подачи, угол гибки, резкость и последовательность этапов влияют на то, как распределяется напряжение. Резкие переходы или торопливость часто заканчиваются трещиной.
• <strongТемпература. Гибка при низких температурах делает металл менее пластичным. Теплая гибка или термообработка перед гибкой часто снимают проблему.

3. Какие типы трещин чаще встречаются и чем они сигнализируют

Понимать вид трещины полезно, чтобы сразу понять источник проблемы и действовать точно.

• <strongМикротрещины на внутреннем радиусе. Обычно возникают из-за слишком малого радиуса, высокой концентрации напряжения или слабой пластичности. Они могут остаться незаметными до первого значимого изгиба.
• <strongПродольные трещины по краю. Часто связаны с неравномерной толщиной, плохой подготовкой к гибке или остаточным напряжениям после предыдущих операций.
• <strongТрещины от усталости. Появляются после многократной нагрузки или повторной гибки. Требуют полного анализа материала и замены элемента.
• <strongТрещины от дефектов поверхности. Включения, поры, неровности поверхности становятся стартовыми точками трещины при любом изгибе.

4. Как понять, что именно вызывает проблему на вашей детали

Чтобы не гадать по косвенным признакам, действуйте по шагам:

1. Осмотрите зону изгиба визуально: есть ли микротрещины, характерная «сеточка» по краю радиуса, неровности поверхности.
2. Проведите простую контрольную гибку на такой же заготовке меньшим радиусом или меньшей толщиной. Если трещин нет — проблема в конкретном узле или условиях гибки.
3. Поднимите температуру или выберите другой режим гибки для данного материала. Смотрите, как изменится поведение.
4. Проверьте инструмент: заменили ли вы ролики/оправку недавно? Есть ли заметный износ?
5. Проведите визуальный и простейший неразрушающий контроль поверхности: поцарапанные участки, неравномерный блеск — признак микротрещин или ожога поверхности.

5. Как предотвратить трещины на практике: набор проверенных действий

Ниже — набор конкретных шагов, которые можно внедрить в работу уже на следующей смене.

5.1. Правильно подбираем радиус гибки и контроль толщины

• Учитывайте материал и толщину. Для большинства сталей и алюминия рекомендуют увеличить внутренний радиус, чем «по умолчанию» на чертеже. Примерно: для стали R_inner ≈ 1,0–2,0 t, для алюминия — ближе к 1,5–2,5 t. У пластика диапазон шире: R ≈ 2–5 t в зависимости от марки и температуры обработки.
• Промежуточная проверка: используйте шаблоны радиуса и контрольные заготовки той же толщины. Если на тестовой заготовке трещин нет, можно переходить к партии, но с тем же радиусом.
• Избегайте «острого» изгиба на тонких деталях. Если геометрия требует резкого угла, подумайте о добавлении вентиля или секций с плавным скруглением на пути изгиба.

5.2. Выбор и подготовка материала

• Выбирайте материал с запасом пластичности. Для стали это может быть марка с хорошей пластичностью (например, низкоуглеродистая сталь). Для алюминия — марки 6061, 5083 и пр. с хорошей обрабатываемостью. Если есть сомнения, спросите у поставщика о текущих механических характеристиках.
• Перед гибкой проверьте заготовку на дефекты поверхности — трещины, пузырьки, царапины. Поверхность должна быть чистой и однородной.
• Если заготовка старше и подвергалась повторной обработке, рассмотрите термическую обработку: отпустите или подвергните закалке в зависимости от материала. Это снимает внутреннюю напряженность и повышает пластичность.

5.3. Гибочное оборудование и технология

• Убедитесь, что оправка и ролики соответствуют размеру и форме. Износ роликов приводит к локальной перекоске и дополнительному стрессу в зоне изгиба.
• Используйте смазку. Она снижает трение и распределяет напряжение. Выбор смазки зависит от материала: масляные, восковые или специализированные составы для металлов и пластмасс.
• Контролируйте радиус постепенного изгиба. Медленная подача и плавный угол гибки позволяют материалу перераспределить напряжение без резких перегибов.
• Если возможно, применяйте методы предварительной подогрева или термообработки. Для стали холодная гибка приводит к значительному кристаллизации; нагрев снижает сопротивление и снижает риск трещин.

5.4. Контроль качества после гибки

• Проведите визуальный осмотр и простые проверки на предмет трещин и деформаций. Используйте хорошее освещение и лупу, если нужно.
• Применяйте неразрушающий контроль: тест на проникновение для поверхностных трещин или ультразвуковой контроль для толщины и внутренних дефектов в крупных деталях.
• Проведите пробную нагрузку: проверьте прочность на стойкость к повторной нагрузке или изгибу в реальных условиях эксплуатации. Если деталь начинает трещать — возвращаемся к радиусу или материалу.

5.5. Что выбрать в зависимости от ситуации: практические сценарии

6. Частые ошибки — и как их избегать

• Игнорирование реальных свойств материала. Не каждая заготовка подходит для гибки по заданному радиусу.
• Слишком быстрый темп гибки. Резкий прогиб вызывает концентраторы напряжения.
• Игнорирование подготовки поверхности. Грязь, ржавчина, остатки масла ухудшают распределение напряжения.
• Использование изношенного инструмента. Деформированные ролики создают неровности и дырчатые точки трещин.
• Неправильная смазка или её отсутствие. Без неё трение резко возрастает, а внутренняя сторона изгиба повреждается.
• Несоответствие термообработки и режимов гибки. Холодная гибка без подогрева для некоторых материалов неприемлема.

7. Как сделать гибку более предсказуемой: практические рекомендации

• Перед началом работ проведите небольшой тестовый прогиб на заготовке той же толщины и материала.
• Используйте цифровой или ручной контроль радиуса: держите точность геометрии и не допускайте смещения оси гибки.
• Планируйте радиус и угол заранее в проекте, а не «на глаз» в цехе.
• Оптимизируйте режим: плавная подача, низкая скорость, без перегревов; в зависимости от материала подогрейте или охладите заготовку при необходимости.
• Не экономьте на материалах: качество заготовки, чистота поверхности и исправная оснастка сильно влияют на итоговую прочность и отсутствие трещин.
• После гибки — тест на прочность и контроль целостности детали. Это позволит вовремя увидеть проблему и скорректировать подход.

8. Что выбрать в зависимости от вашей ситуации: быстрые решения

Если столкнулись с конкретной задачей, вот практические ответы на наиболее частые случаи:

• <strongСитуация 1: деталь из тонкой стали, требуется небольшой изгиб, появляются микротрещины на внутреннем радиусе. Решение: увеличить радиус, проверить инструмент, применить смазку и привести к термическому режиму подогрева, если металл допускает нагрев без потери свойств.
• <strongСитуация 2: алюминий 2–3 мм с неоднородной толщиной. Решение: унифицировать заготовку по толщине, подобрать радиус исходя из самой толстой секции, снизить локальные напряжения через предварительную разминку.
• <strongСитуация 3: полимерная деталь с низкой пластичностью. Решение: гибка в тёплом состоянии, увеличить радиус до 2–5 толщин, подобрать специальную смазку для пластика, уменьшить скорость гибки.
• <strongСитуация 4: дефектная поверхность. Решение: устранить дефекты, заменить заготовку; контролируйте качество материалов на входе.

9. Что важно помнить: итоги и практические выводы

Чтобы не появлялись трещины после гибки, важно сочетать три аспекта: грамотный выбор материалов, правильный радиус и режим гибки, а также хорошую подготовку заготовки и инструментов. В реальной работе это не одно «правило» — это цепочка действий, которая должна идти друг за другом:

1. Проверьте материал — пластичность, дефекты, поверхность. При необходимости поменяйте марку или закажите новую партию.
2. Определите радиус изгиба на основе толщины и материала. Не пытайтесь «на глаз» угадать — сделайте тесты на образцах.
3. Подберите инструмент и смазку. Убедитесь, что оправки не изношены и соответствуют геометрии детали.
4. Настройте режим гибки: плавная подача, контролируемый угол, возможный подогрев. Избегайте резких изменений скорости и угла.
5. Проведите контроль качества после гибки: визуальная инспекция, простые неразрушающие методы, испытания на прочность.

10. Финал: конкретные рекомендации для вашей мастерской

• Всегда начинайте с тестовой заготовки под тем же материалом и толщиной, что и рабочая деталь. Это экономит время и деньги на партнерах и материалах.
• Не экономьте на радиусе гибки — он окупится не только отсутствием трещин, но и сохранением геометрии детали.
• Планируйте работу заранее: запишите режим гибки, радиус, температуру и марку заготовки. Это проще повторить в будущем.
• Не забывайте про контроль качества: визуализация, простые тесты и, если нужно, неразрушающий контроль. Это позволит вовремя скорректировать процесс и избежать повторной поломки.
• Если проблему не удаётся решить простыми мерами, обратитесь к материаловеду или технологу вашего предприятия — иногда причина кроется в специфике сплава или в уникальных условиях эксплуатации детали.

Итог: что делать прямо сейчас

Чтобы снизить риск появления трещин после гибки, выполните последовательный план на ближайшую смену:

1. Определите точный материал и толщину, подготовьте тестовую заготовку той же толщины.
2. Выберите радиус изгиба так, чтобы внутренняя часть не испытывала чрезмерного напряжения — начните с R ≈ 1,5–2 t для стали и 1,5–2,5 t для алюминия, скорректируйте по реальным результатам теста.
3. Проверьте инструмент: заменить или отрегулировать оправку и ролики, убедиться в отсутствии явного износа.
4. Убедитесь в наличии и качестве смазки; применяйте подходящий состав для материала.
5. Проведите гибку с плавной подачей и без перегрева. После гибки сделайте контроль на наличие трещин и деформаций.

Следуя этим шагам, вы получите более предсказуемый результат и сможете снижать риск трещин при гибке в любых условиях — от мелкой мастерской до небольшого цеха. В итоге задача решается не «поймать удачу» — а выстраивать технологию, где каждый параметр работает на долговечность и точность детали.
