Станок с числовым управлением или обычный универсальный — механика у них рассчитана на десятилетия, а электрическая часть изнашивается заметно быстрее. Причём отказывает не то, что кажется сложным, а то, что каждый день переключается, греется и ловит вибрацию.
Разберём по узлам: что выходит из строя первым, как это выглядит со стороны оператора и что нужно знать, чтобы заказать правильную замену.

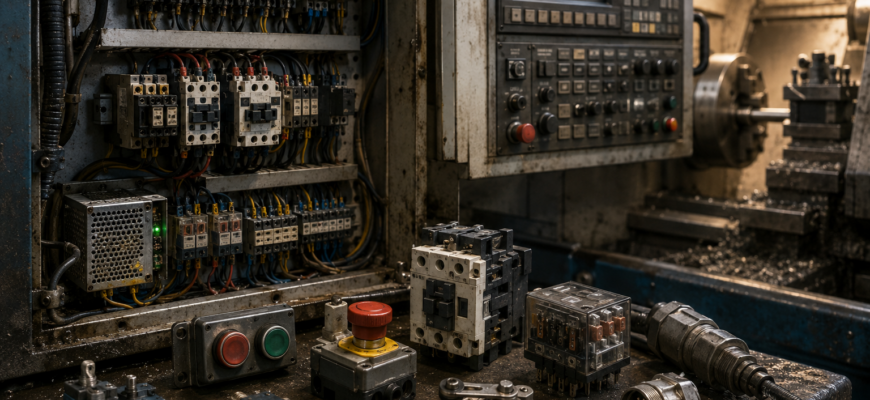

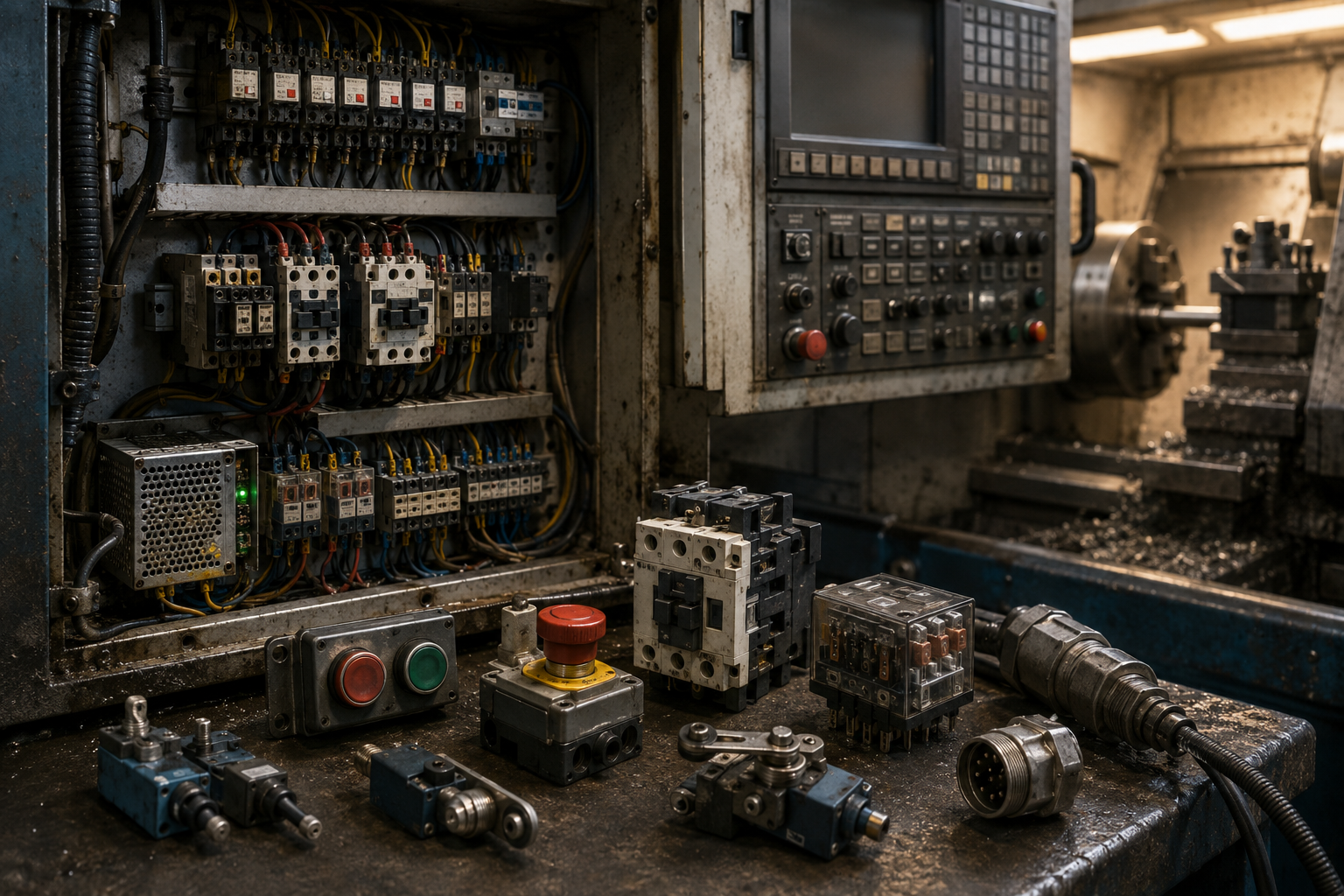

Слабые места по убыванию частоты отказов
Концевые и путевые выключатели. Абсолютный лидер. Работают в стружке и эмульсии, срабатывают тысячи раз за смену, стоят в местах, где их задевают. Отказ выглядит как ложные срабатывания или как пропущенный сигнал: станок не видит, что узел дошёл до упора.
Кнопочные посты и переключатели режимов. Изнашивается контактная группа, разбалтывается механика. Симптом узнаваемый: кнопку приходится нажимать дважды или с усилием.
Пускатели и контакторы главного привода. Каждый пуск — это дуга и подгорание контактов. При интенсивной работе контактная группа вырабатывается за пару лет, дальше растёт переходное сопротивление, растёт нагрев, и однажды контакты свариваются.
Разъёмы и кабельные вводы подвижных частей. Кабель к суппорту или к пульту постоянно изгибается. Ломается не столько кабель, сколько заделка в разъёме.
Промежуточные реле в схеме управления. Изнашиваются медленнее силовых аппаратов, но их в шкафу много, и отказ одного даёт трудноуловимую неисправность: схема то работает, то нет.
Блоки питания и конденсаторы в них. Стареют молча, дают просадку под нагрузкой. Проявляется как плавающие сбои электроники, которые списывают на что угодно, кроме питания.
Как понять, что менять
Ловушка ремонта в том, что симптом редко указывает прямо на виновника. Станок «не запускается» может означать и залипший контакт пускателя, и отказ концевика, и просевшее питание платы управления.
Порядок, который экономит время:
- Сначала — питание. Проверить напряжения на входе и выходе блоков питания под нагрузкой, а не на холостом ходу. Просадка проявляется именно при работе привода.
- Потом — цепи управления. Прозвонить схему по участкам, начиная от кнопки и заканчивая катушкой аппарата. Дефект чаще всего в контактах, а не в проводах.
- Затем — силовая часть. Осмотреть контакты пускателей: подгар, эрозия, следы перегрева на клеммах. Потемневшая изоляция рядом с зажимом — верный признак плохого контакта.
- И только потом — электроника. Платы управления выходят из строя реже, чем на них думают, и обычно как следствие проблем с питанием или перегрева.
Что нужно знать для заказа замены
Здесь начинается то, из-за чего ремонт затягивается на недели. Аппарат сняли, обозначение на корпусе стёрлось или закрашено, а в паспорте станка указана серия без исполнения.
Собрать нужно следующее.
- Полное обозначение изделия, символ в символ, включая буквенные индексы после цифр — именно они кодируют исполнение. Если маркировка нечитаема, помогает ответная часть или соседний однотипный аппарат в том же шкафу.
- Номер технических условий, по которым изделие выпускалось. Это ключ к перечню допустимых исполнений: по нему проверяется, существует ли нужный вариант вообще.
- Параметры цепи, в которой аппарат работает: род тока, напряжение, ток нагрузки, характер нагрузки. Для катушек управления отдельно — напряжение и род тока.
- Присоединительные размеры и способ монтажа. На рейку, на панель, тип выводов, габарит под кожухом.
- Фотография корпуса с двух сторон. Опытный поставщик по конструкции опознаёт серию быстрее, чем по словесному описанию.
Чего не стоит делать
- Ставить аппарат «с запасом по току», не проверив остальное. Более мощный контактор может не встать по габаритам, потребовать другого сечения проводов и иметь катушку на другое напряжение.
- Менять концевик на бытовой микропереключатель. Он не рассчитан ни на вибрацию, ни на эмульсию, и вернётся к вам через месяц.
- Оставлять замену недокументированной. Если поставили не то, что в схеме, это должно быть отражено в документации на станок, иначе следующий ремонт начнётся с попытки понять несоответствие.
Коротко
В электрике станка первыми изнашиваются те узлы, которые чаще всего переключаются и хуже всего защищены: концевые выключатели, кнопочные посты, силовые пускатели, разъёмы подвижных частей. Искать неисправность разумно от питания к цепям управления и только потом к электронике. Для заказа замены нужны полное обозначение изделия, номер технических условий и параметры цепи — по одному лишь названию аппарат подобрать невозможно.
Отдельная сложность — аппараты, которые давно не выпускаются: станкам по тридцать лет, и половина их электрики снята с производства. Здесь выручают систематизированные перечни, например каталог снятой с производства электронной комплектации, где изделия сгруппированы по сериям и номерам документов — так видно, какие исполнения внутри линейки существуют и чем они отличаются между собой.
