При покупке металлического швеллера многие сначала смотрят только на цену и длину, а потом сталкиваются с вопросом: что означает цифра в маркировке вроде «швеллер 10», «швеллер 16» или «швеллер 20П»? На самом деле номер швеллера — это не случайное обозначение и не просто название модели. Он помогает понять основные размеры профиля и подобрать металл под конкретную нагрузку.
Разобраться в маркировке нужно не только инженерам. Обычному человеку она пригодится при строительстве дома, изготовлении перекрытий, навесов, лестниц, рам или любых металлических конструкций. Ошибка в выборе профиля может привести к лишним расходам или, что хуже, к недостаточной прочности конструкции.
- Что показывает номер швеллера
- Как читать маркировку швеллера на практике
- Какие бывают обозначения после номера
- Почему нельзя выбирать швеллер только по номеру
- Какие параметры нужно смотреть кроме номера
- Как подобрать номер швеллера под конкретную задачу
- Если нужен швеллер для небольших бытовых работ
- Если швеллер нужен как несущий элемент
- Если важен минимальный вес
- Пошагово: как не ошибиться при покупке швеллера
- Частые ошибки при выборе швеллера
- Практические рекомендации перед покупкой
- Коротко: как расшифровать номер швеллера
- Главный вывод
Что показывает номер швеллера

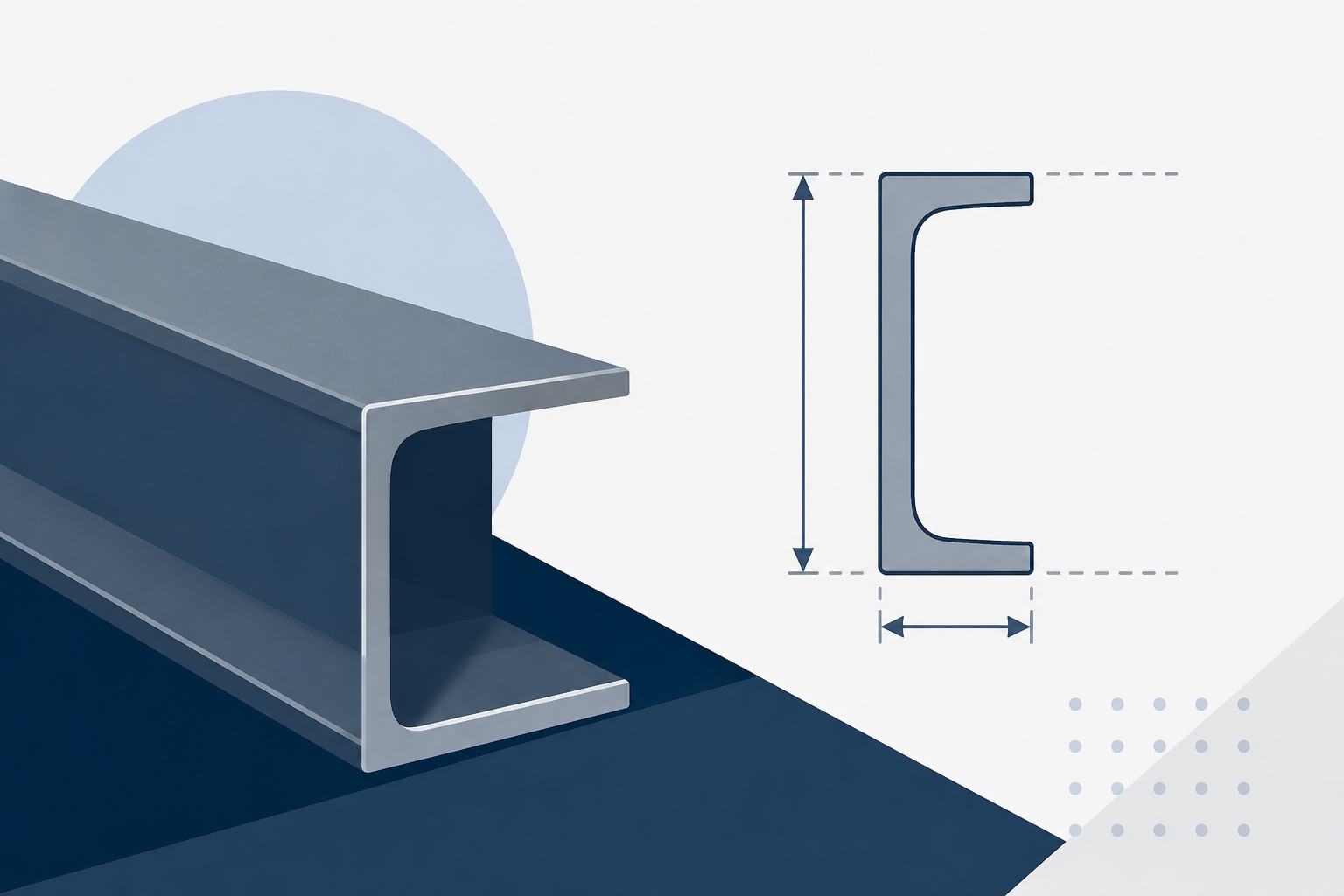

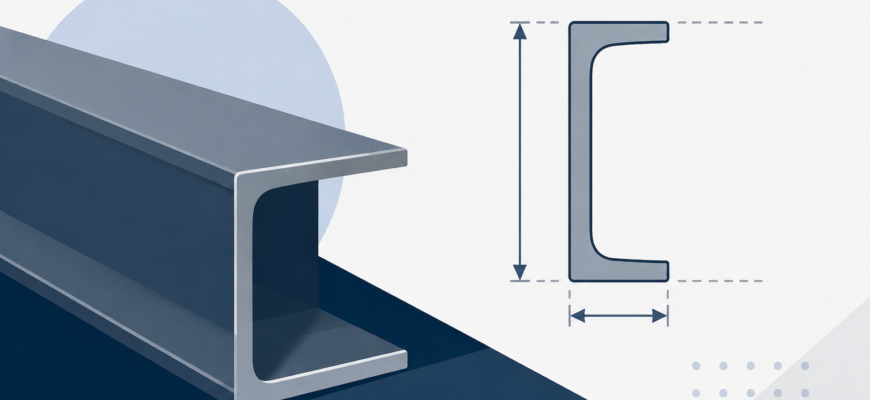

Основной номер швеллера обозначает его высоту стенки в сантиметрах. Например, швеллер 12 имеет высоту основной вертикальной части примерно 120 мм, а швеллер 20 — около 200 мм.
Но есть нюанс: номер не говорит обо всех размерах профиля. У двух швеллеров с одинаковой высотой стенки могут отличаться ширина полок, толщина металла, масса одного погонного метра и несущая способность.
Поэтому обозначение «швеллер 16» означает только принадлежность к определённому размерному ряду, а не полностью описывает изделие.
- номер — ориентир по высоте стенки профиля;
- буквы после номера уточняют тип исполнения;
- полная характеристика указана в таблицах сортамента;
- для расчёта нагрузки важны не только размеры, но и масса, толщина и характеристики стали.
Как читать маркировку швеллера на практике
Обычно обозначение выглядит примерно так: 16П, 20У, 24Л. В записи есть две основные части:
- цифра — размер швеллера по высоте стенки;
- буква — форма и особенности профиля.
Например:
Швеллер 16П — профиль высотой около 160 мм с параллельными внутренними гранями полок.
Швеллер 20У — профиль высотой около 200 мм с уклоном внутренних граней полок.
На первый взгляд разница между такими вариантами кажется небольшой, но при проектировании конструкций она влияет на удобство монтажа и характеристики прочности.
Какие бывают обозначения после номера
| Обозначение | Что означает | Где чаще используют |
|---|---|---|
| П | Полки расположены параллельно друг другу | Строительные конструкции, где важна удобная установка и соединение деталей |
| У | Полки имеют уклон внутренних граней | Общие строительные и промышленные конструкции |
| Э | Экономичный вариант профиля | Конструкции, где требуется снизить расход металла |
| Л | Лёгкая серия с уменьшенной массой | Ситуации, где важен небольшой вес конструкции |
| С | Специальный швеллер | Отдельные задачи промышленного назначения |
Например, если человек видит маркировку «18П», ему понятно, что это не просто металлическая деталь высотой 18 см, а конкретный типоразмер из серии швеллеров с параллельными полками.
Почему нельзя выбирать швеллер только по номеру
Одна из самых частых ошибок — считать, что чем больше номер, тем лучше вариант для любой конструкции. На практике всё сложнее.
Например, швеллер большего размера действительно обычно выдерживает большую нагрузку, но он:
- стоит дороже;
- имеет больший вес;
- требует более прочных опор;
- может быть неудобен при монтаже.
Для небольшой конструкции использование слишком крупного профиля часто означает переплату без реальной пользы. А слишком маленький швеллер может оказаться недостаточно жёстким и начать деформироваться.
Какие параметры нужно смотреть кроме номера
Если выбирать швеллер для реальной работы, нужно смотреть не одну цифру, а несколько характеристик.
| Параметр | Зачем он нужен |
|---|---|
| Высота стенки | Определяет общий размер профиля и влияет на жёсткость |
| Ширина полок | Влияет на устойчивость и удобство крепления |
| Толщина металла | Определяет запас прочности и долговечность |
| Масса одного метра | Помогает оценить вес конструкции и расход материала |
| Марка стали | Влияет на прочность и условия эксплуатации |
Если швеллер используется для декоративной рамы или лёгкого навеса, требования будут одни. Если он работает как несущий элемент перекрытия — совсем другие.
Как подобрать номер швеллера под конкретную задачу
Универсального ответа «берите такой-то номер» не существует. Выбор зависит от того, какую нагрузку будет воспринимать конструкция.
Если нужен швеллер для небольших бытовых работ
Для изготовления ворот, рам, стоек, небольших навесов часто выбирают относительно лёгкие профили. Здесь обычно важны удобство обработки и достаточная жёсткость без лишнего веса.
В такой ситуации стоит оценивать:
- размер будущей конструкции;
- расстояние между опорами;
- наличие постоянной нагрузки;
- условия эксплуатации на улице или внутри помещения.
Если швеллер нужен как несущий элемент
Когда профиль работает на изгиб — например, в перекрытиях или силовых каркасах — выбирать только «на глаз» нельзя. Здесь важны расчёт нагрузки и характеристики конкретного профиля.
В таких случаях номер швеллера является только отправной точкой. Нужно учитывать:
- длину пролёта;
- вес конструкции сверху;
- динамические нагрузки;
- условия закрепления.
Если важен минимальный вес
Иногда задача заключается не в максимальной прочности, а в снижении массы. Например, при изготовлении мобильных конструкций или элементов, которые сложно поднимать вручную.
Тогда рассматривают облегчённые серии, но только если их характеристик достаточно для работы.
Пошагово: как не ошибиться при покупке швеллера
- Определите назначение. Поймите, будет ли профиль декоративным элементом или частью несущей конструкции.
- Уточните нагрузку. Даже примерная оценка лучше, чем выбор только по внешнему виду.
- Выберите тип профиля. Сравните варианты П, У, Э или другие исполнения.
- Проверьте размеры по таблице сортамента. Убедитесь, что подходит не только номер, но и остальные параметры.
- Учитывайте запас. Слишком маленький профиль экономит деньги только до первого ремонта.
Частые ошибки при выборе швеллера
Ошибка 1. Выбирать только по номеру.
Швеллер 16 не всегда лучше или хуже швеллера 14. Всё зависит от задачи и условий работы.Ошибка 2. Покупать самый большой профиль «на всякий случай».
Больший размер увеличивает стоимость и вес, но не всегда даёт полезное преимущество.Ошибка 3. Не учитывать тип исполнения.
Швеллеры с одинаковой высотой могут отличаться формой полок и характеристиками.Ошибка 4. Игнорировать качество металла.
Даже правильно выбранный размер не компенсирует проблемы с материалом или сильной коррозией.
Практические рекомендации перед покупкой
Чтобы не переплачивать и не получить слабый профиль, лучше заранее подготовить несколько данных:
- для чего нужен швеллер;
- какая будет длина элемента;
- какая нагрузка ожидается;
- будет ли металл работать на улице;
- как будет выполняться крепление.
Если речь идёт о простой бытовой конструкции, часто достаточно правильно понять маркировку и свериться с характеристиками выбранного профиля. Для ответственных элементов здания лучше использовать расчёт, а не подбор «по похожему объекту».
Коротко: как расшифровать номер швеллера
Маркировка швеллера читается просто:
- цифра показывает примерную высоту стенки в сантиметрах;
- буква после цифры обозначает тип профиля;
- для выбора нужно смотреть полный сортамент, а не только номер;
- подходящий швеллер определяется назначением и нагрузкой.
Главный вывод
Номер швеллера — это быстрый способ понять размер профиля, но не готовый ответ на вопрос «подойдёт ли он для моей задачи». Правильный выбор начинается с назначения конструкции, затем учитываются размеры, тип исполнения, масса и условия работы.
Если нужен швеллер для лёгкой рамы или навеса — достаточно внимательно подобрать типоразмер и проверить характеристики. Если профиль будет держать значительную нагрузку — лучше ориентироваться не на цифру в названии, а на расчёт и технические параметры конкретного изделия.
